管道增压泵系统图

我们知道，管道增压泵是指安装在管道上给被输送介质提供额外压力使其能顺利流动的增压泵的统称。但并非是只将一台增压泵安装在管道上就是完整的增压泵系统，需要让增压泵饭效运行、方便拆装维护和调试等，还需要其他附件一起安装到管道上。根据增压泵是否要自动运行，分为两种情况，不同情况有不同的控制系统，但管路附件是基本一样的。下面分别介绍：

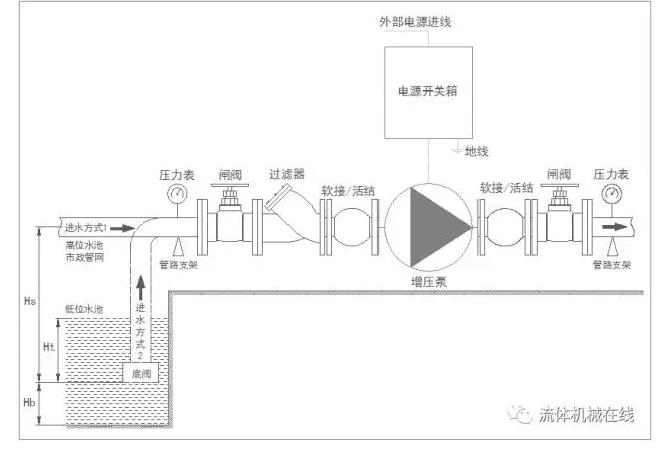

非自动的管道增压泵

  非自动的管道增压泵只需要电源开关箱人为控制增压泵的启停即可，但是为了安装、维护和调试方便，外部管路附件必不可少。

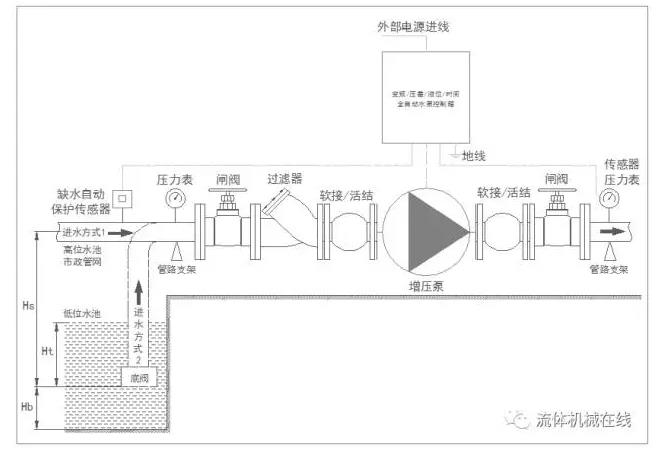

全自动管道增压泵

  全自动管道增压泵和非自动管道增压泵不同的就是在电气控制方面。全自动管道增压泵要有水泵自动控制箱，自动控制模式要根据实际需求选择，可以是液位、实际、压差、温度、变频等方式控制。不同场合适合不同的控制方式，选型时请注意选择控制方式。

安装技术要求

  1：与设备连接的管路须有独立的支撑架支持，切勿将管路重量施加到设备上。

  2：进水方式1表示设备进水接自来水管或高位水池;进水方式2表示设备从低于设备的低位水池抽水。

  3：Ht表示设备从高位或低位水池抽水时，吸水管末端离水位的低距离，不能低于25cm。

  4：Hb表示设备从高位或低位水池抽水时，吸水管离水池底部的低距离，建议不低于25cm。

  5：Hs=10.33-NPSH-Hz-Hy，Hs表示大吸程，吸程包含在扬程内;NPSH表示水泵须汽蚀余量，一般为2.0-3.0m不等;Hz表示管路的阻力损坏，一般取0.5m;Hy表示须预留的余量，一般取0.5m。实际使用时尽量避免设备从低位水池抽水。
